干式变压器温控器技术指标
环境温度: | -20℃~+55℃ |
环境湿度: | < 95% (25℃) |
工作电压: | AC 220V (+10%,-15%) |
工作频率: | 50Hz或60Hz(±2Hz) |
测量范围: | -30.0℃~240.0℃ |
测量精度: | ±1%FS(温控器0.5级,传感器B级) |
分辨率: | 0.1℃ |
风机输出容量: | 9A/250VAC |
控制输出容量: | 5A/250VAC;5A/30VDC(阻性) |
温控器功耗: | ≤8W |
生产标准: | JB/T7631-2016《变压器用电子温控器》行业标准 |
通过认证标准: | ISO9001:2016国际质量管理体系认证 |
通过试验标准: | IEC61000-4:1995 国际标准 |
通过技术标准: | GB/T17626-2008《电磁兼容试验和测量技术》标准 |

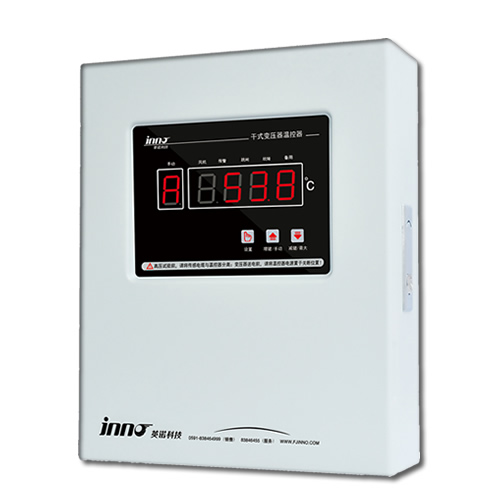

IB-L201干式变压器温控器型号选择说明
型号 | 功能 |
IB-L201D | 三相巡回显示/最大值显示;风机自动/手动启停;超温报警;超温跳闸;故障报警;“黑匣子”功能; 风机定时激励功能;模拟测试功能;数字补偿功能;柜门开门报警功能。 |
IB-L201E | 常规功能同IB-L201D型,增加三路或四路独立的4~20mA模拟电流输出。 |
IB-L201F | 常规功能同IB-L201D型,增加RS485/232串行通讯功能。 |
IB-L201G | 常规功能同IB-L201D型,增加一路机房环境温度测量与控制。 |
IB-L201I | 常规功能同IB-L201D型,增加一路变压器铁芯温度测量与报警。 |
IB-L201L | 常规功能同IB-L201D型,增加冷却风机故障检测与报警。 |
IB-L201C | 常规功能同IB-L201D型,增加PTC150超温跳闸联锁控制。 |
备注:
1、如:IB-L201F,L代表壁挂式铁壳温控箱,F是通讯功能的代号;
2、E、F、G、I均为功能代码,功能代号可以组合,以下举例说明:
温控器型号:IB-L201FG,表示:温控器为壁挂式铁壳温控箱,其功能包括:常规功能、通讯功能(F),并增加一路机房环境温度测量与控制功能(G)。 该型号功能组合可定制,如有其他功能需求,具体可和我们电话联系。
3、若有其他特殊技术或功能要求,如以太网通讯、Profibus通讯、多通道温度测量、光纤测温、扩展触点容量等,均可与我们联系。
福建福州英诺电子科技有限公司干式变压器温控仪品牌型号齐全, 温控器接线图及说明书齐全,厂家直销、价格合理,欢迎询价!
安装尺寸: | 280mm × 160mm |
外观尺寸: | 320mm × 260mm × 90mm |
IB-L201干式变压器温控器尺寸图
IB-L201干式变压器温控器安装示意图
安装步骤:
(1)在变压器箱体上按安装尺寸图加工好4个固定孔。
(2)用M8螺丝将温控与变压器箱体固定好。
IB-L201D 温控器端子接线图(附加功能请来电咨询)
注:若此接线图与IB-L201D温控器接线图不一致时,以IB-L201D温控器上接线图为准。
