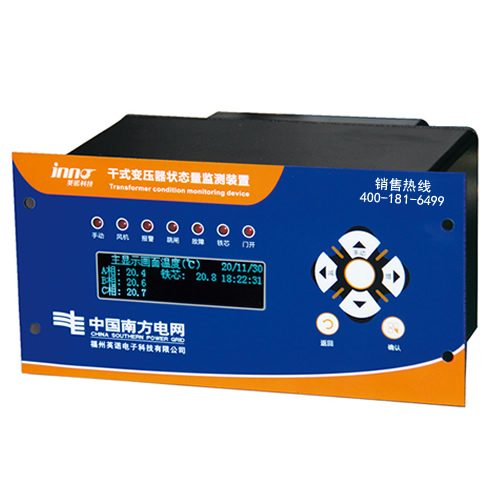

干式变压器状态量监测装置

干式变压器状态量监测装置是一款专为南方电网定制的干变温控器;
产品特点:抗扰能力强、防护等级高、功能齐全、OLED菜单式液晶界面、设置简单便捷; 具有可靠的EMC,EMI性能。
以下为标准参数,具体可根据客户需求定制化,需要详细资料和询价请联系公司电话:0591-83846499

行业需求技术指标

工作电源: AC220V/DC220V;(-15%~+10%)
工作频率: 50Hz或60Hz(±2Hz)(交流工作电源)
测温范围: -40.0℃~200℃
分 辨 率: 0.1℃
测量精度: ±1%FS(温控器0.5级;传感器B级)
测量精度: ±1%FS(温控器0.5级,传感器B级)
控制误差: ≤±0.5℃
安装方式: 嵌入式
防护等级: IP65
控制触点容量 5A/AC250V
风机触点容量: 6A/AC250V(COSφ=0.4)
温度补偿范围: -20.0℃ ~ +20.0℃
测温路数: 最 大 4 路
工作环境: 环境温度:-25℃~+80℃    环境湿度:≤95%(25℃)
质量体系: ISO9001:2015国际质量管理体系认证
生产标准: JB/T7631-2016《变压器用电子温控器》行业标准
检验标准: IEC61000-4:1995 国际标准;GB/T17626-2008《电磁兼容试验和测量技术》标准



产品功能

基本功能 提供三路绕组测温;自动/手动启停冷却风机功能;各通道显示值数字补 偿功能;OLED液晶显示;LED显示灯;操作键盘;时钟功能;
提供黑匣子功能,能记录10次掉电时的温度数据、历史最高温度、时间、 状态;
提供变压器柜门打开报警功能;
提供1对超温报警触点(常开);
提供1对超温跳闸触点(常开);
提供1对温控器故障报警触点(常开);
提供以太网通讯功能(MODBUS-TCP协议),通讯带时标,可接收对时;
附加功能

( 附加选项功能 )

F:提供RS485通讯功能(MODBUS-RTU 协议),通讯带时标,可接收对时;
I:铁芯测温功能,提供1对铁芯测温报警触点(常开);
E:提供4路4-20mA模拟电流输出功能;
L:风机故障判断功能,提供1对风机故障报警触点(常开);

干式变压器状态量监测装置特点

防护等级为IP65。
工作环境温度:﹣25~+80℃
触点输出容量大。
温控器使用ARM体系架构的CPU,数据处理能力强、系统稳定。
OLED液晶屏幕、数字与中文显示、按键操作、LED信号指示显示。
温控器的电路板设计理念为模块化设计,强弱电分离,避免空间串扰。
温控器内含时钟芯片、带时标历史数据存储。
RS485通讯功能,通讯协议是国际开放的标准规约Modbus-RTU。
以太网通讯功能,通讯协议是国际开放的标准规约Modbus-TCP。
