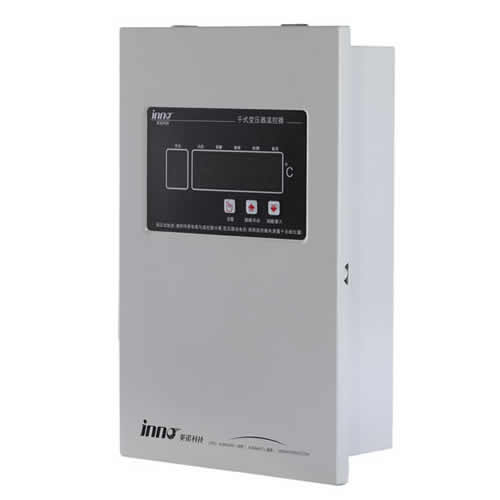

IB-PQ201系列干式变压器温控器

干式变压器温控器技术指标

环境温度: -20℃~+55℃
环境湿度: < 95% (25℃)
工作电压: AC 220V (+10%,-15%)
工作频率: 50Hz或60Hz(±2Hz)
测量范围: -30.0℃~240.0℃
测量精度: ±1%FS(温控器0.5级,传感器B级)
分辨率: 0.1℃
风机输出容量: 9A/250VAC
控制输出容量: 5A/250VAC;5A/30VDC(阻性)
温控器功耗: ≤8W
生产标准: JB/T7631-2016《变压器用电子温控器》行业标准
通过认证标准: ISO9001:2016国际质量管理体系认证
通过试验标准: IEC61000-4:1995 国际标准
通过技术标准: GB/T17626-2008《电磁兼容试验和测量技术》标准



IB-PQ201 干式变压器温控器型号选择说明



型号 功能
IB-PQ201D 三相巡回显示/最大值显示;风机自动/手动启停;超温报警;超温跳闸;故障报警;“黑匣子”功能;
风机定时激励功能;模拟测试功能;数字补偿功能;柜门开门报警功能。
IB-PQ201E 常规功能同IB-PQ201D型,增加三路或四路独立的4~20mA模拟电流输出。
IB-PQ201F 常规功能同IB-PQ201D型,增加RS485/232串行通讯功能。
IB-PQ201G 常规功能同IB-PQ201D型,增加一路机房环境温度测量与控制。
IB-PQ201I 常规功能同IB-PQ201D型,增加一路变压器铁芯温度测量与报警。
IB-PQ201H 常规功能同IB-Q201D型,增加一路湿度测量与控制。
IB-PQ201L 常规功能同IB-PQ201D型,增加冷却风机故障检测与报警。
IB-PQ201C 常规功能同IB-PQ201D型,增加热敏电阻PTC150或PTC130进行联锁控制。
IB-PQ201TH 常规功能同IB-PQ201D型,具有防霉菌、防潮湿、防盐雾等三防措施。

开孔尺寸:186x296mm

外观尺寸:325x205x85mm (高x宽x厚)

备注:

1、如:IB-PQ201F,Q代表镶嵌型铁壳温控箱,F代表功能代号(通讯功能);

2、E、F、G、I为功能代码,功能代码可以组合,以下举例说明:

温控器型号:IB-PQ201EF,表示:温控器为镶嵌型铁壳温控箱,其功能包括:常规功能、4~20mA电流输出功能(E)和通讯功能(F)。

3、若有其他特殊技术或功能要求,如以太网通讯、Profibus通讯、多通道温度测量、光纤测温等,均可与我们联系。

福建福州英诺电子科技有限公司干式变压器温控仪品牌型号齐全, 温控器接线图及说明书原理简单,厂家直销、价格合理,欢迎询价!
