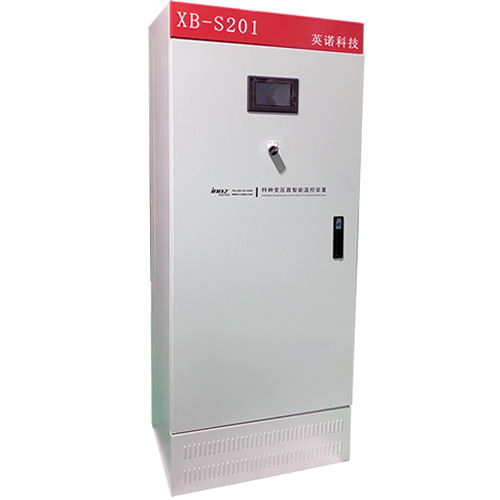

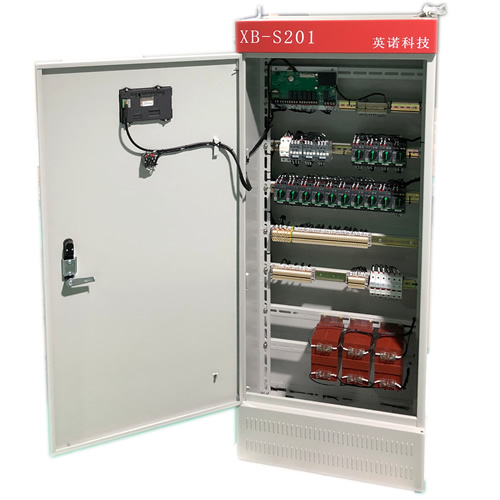

特种变压器智能测温装置

变压器智能测控装置是一种专为干式变压器定制的温控器。此装置特点为抗扰能力极强、输出触点出容量大、功能齐全、彩色液晶显示界面图文并茂、设置简单、易操作;具有可靠的EMC,EMI性能。测温传感器可定制,使用常规的PT100测温。干式变压器智能测温装置为落地式安装。该产品在高电压、强电磁干扰等特殊环境下测温有着独特的技术优势。

① 装置具有最多8路PT100测温,最多2路PTC跳闸保护。可根据需要配置。
② 1路RS485通信,MODBUS RTU协议。
③ 1路风机控制,默认触点容量5A/250VAC,可选大功率。可通过触摸按键手动控制风机运行。
④ 1路门开关信号输入。
⑤ 8路继电器输出,可用于开门报警输出、超温报警输出、超温跳闸输出、装置故障报警输出、铁芯报警输出、失电报警输出、风机远传输出、风机故障输出,输出干接点,触点容量5A/AC250V(可选5A/DC220V)。具体配置按实际订单和接线图。

产品特点

① 防护等级为IP4x
② 触点输出容量大。
③ 配置5寸,彩色液晶触摸式显示屏。
④ 温控器使用ARM体系架构的CPU,数据处理能力强、系统稳定。
⑤ 温控器的电路板设计理念为模块化设计,强弱电分离,避免空间串扰。
⑥ 温控器内含时钟芯片、带时标历史数据存储。
⑦ RS485通讯功能,通讯协议是国际开放的标准规约Modbus-RTU。

以下为部分参数介绍,具体可根据客户需求定制化,需要详细资料和询价请联系公司电话:0591-83846499

技术指标

工作电源: 220VAC (-15%~+10%),可选DC电源。
工作频率: 50Hz或60Hz(±2Hz)(交流工作电源)
测温范围: -40.0℃~200℃
分 辨 率: 0.1℃
测量精度: ±1%FS(温控器0.5级;传感器B级)
控制误差: ≤±0.5℃
安装方式: 落地式
柜体尺寸: 1500mmx600mmx400mm(高x宽x深)
控制触点容量: 5A/AC250V(可选DC220V)
风机触点容量: 5A/AC250V(COSφ=0.4),可选大功率三相风机控制触点。
温度补偿范围: -19.9℃ ~ +19.9℃
测温路数: 最大8路 ,PTC监测2路
工作环境: 环境温度:-25℃~+55℃     环境湿度:≤95%(25℃)
质量体系: ISO9001:2015国际质量管理体系认证
生产标准: JB/T7631-2016《变压器用电子温控器》行业标准
检验标准: IEC61000-4:2005 国际标准,GB/T17626-2008《电磁兼容试验和测量技术》标准
