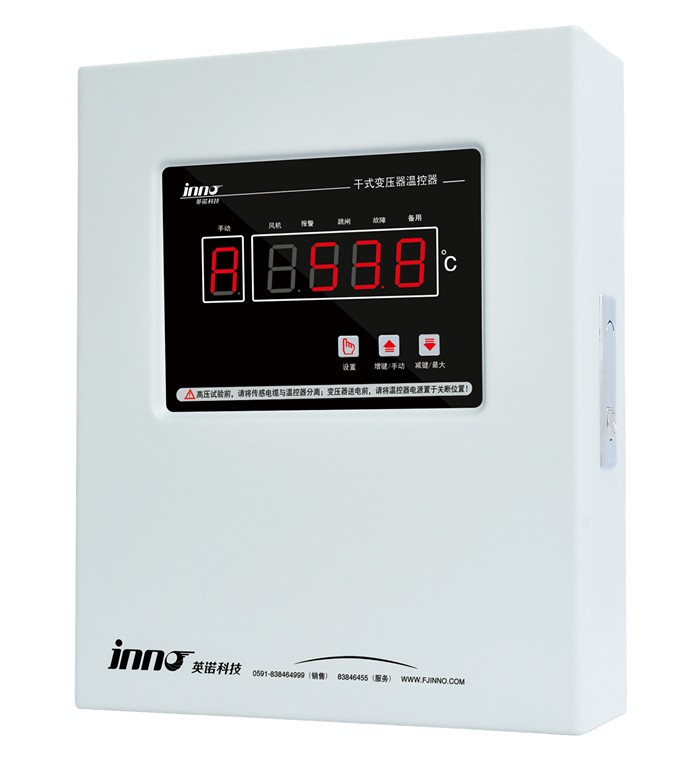

BWD-3KR系列干式变压器温控器

干式变压器温控器技术指标

环境温度: -20℃~+55℃
环境湿度: < 95% (25℃)
工作电压: AC 220V (+10%,-15%)
工作频率: 50Hz或60Hz(±2Hz)
测量范围: -30.0℃~240.0℃
测量精度: ±1%FS(温控器0.5级,传感器B级)
分辨率: 0.1℃
风机输出容量: 9A/250VAC
控制输出容量: 5A/250VAC;5A/30VDC(阻性)
温控器功耗: ≤8W
生产标准: JB/T7631-2016《变压器用电子温控器》行业标准
通过认证标准: ISO9001:2016国际质量管理体系认证
通过试验标准: IEC61000-4:1995 国际标准
通过技术标准: GB/T17626-2008《电磁兼容试验和测量技术》标准



开孔尺寸: 280mm × 160mm
外观尺寸: 320mm × 260mm × 90mm



BWD-3KR温控器尺寸图

BWD-3KR

BWD-3KR 安装示意图

BWD-3KR

安装步骤:

(1)在变压器箱体上按安装尺寸图加工好4个固定孔。

(2)用M8螺丝将温控与变压器箱体固定好。

BWDK-3KR 温控器端子接线图(附加功能请来电咨询)

BWD-3kR温控器端子接线图

注:若此接线图与BWD-3KR温控器实物接线图不一致时,以BWD-3KR温控器上实物接线图为准。
