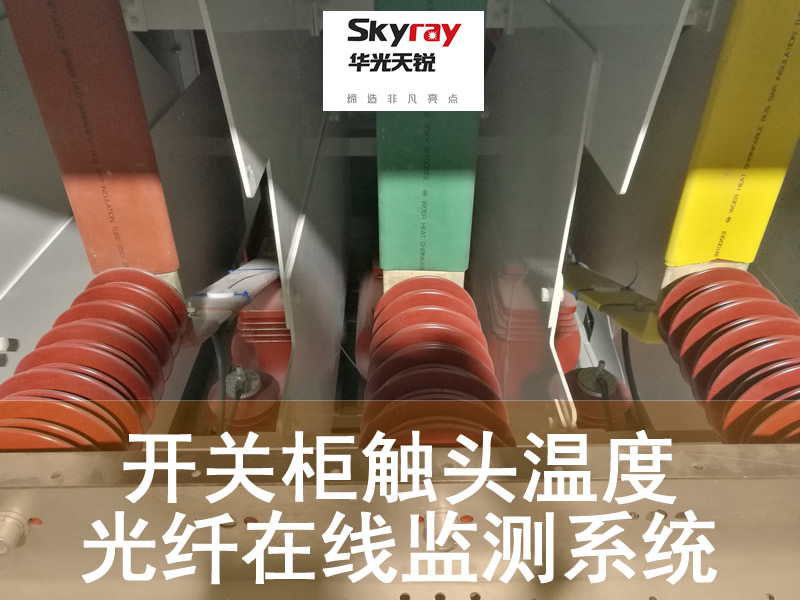

高压开关柜触头荧光光纤在线监测系统



• 高压开关柜触头发热是导致绝缘击穿和柜内火灾的首要原因，传统巡检方式无法实现持续有效的预警
• 荧光光纤在线监测系统通过直接接触式测量，实时采集触头真实温度，弥补了红外测温无法穿透封闭柜体的根本缺陷
• 完整解决方案涵盖探头选型、布点规划、主机配置、系统接入和报警策略五个环节，任何一个环节的偏差都会影响最终效果
• 该方案已在国内多个110kV变电站批量应用，系统稳定运行，数据可靠

---

一、高压开关柜触头发热问题的根本成因

高压开关柜触头发热不是偶发现象，而是设备长期运行中必然面对的系统性问题。

1. 接触电阻随运行时间增大

触头经过长期分合操作后，接触面会产生电弧烧蚀痕迹，接触面积逐渐减小。同时，金属表面在空气中缓慢氧化，氧化膜的电阻率远高于金属本体，导致接触电阻持续升高。接触电阻增大后，相同电流通过时产生的热量按电阻的平方增加，发热量快速上升。

2. 安装和检修质量偏差

触头在安装或检修后，如果弹簧压力不足、对中偏差过大或螺栓紧固力矩未达标，初始接触电阻就已经偏高，设备投运后发热问题会更早显现。

3. 长期过负荷运行

配电网负荷持续增长，部分变电站开关柜长期处于接近额定电流甚至轻微过载的运行状态。在高电流条件下，即使接触电阻没有异常，触头的绝对发热量也显著增加，加速了接触面的氧化和老化。

---

二、传统测温手段在封闭柜体中的局限

在荧光光纤在线监测方案普及之前，高压开关柜触头测温主要依赖以下两种手段，但两者均存在不可克服的结构性缺陷。

1. 手持红外热成像巡检的局限

红外热成像需要触头的红外辐射能够到达镜头，封闭金属柜体对红外辐射完全屏蔽。运维人员只能通过柜门缝隙或有限的观察窗进行局部测量，大部分触头位置根本无法被扫描到。

即使能够扫描到部分位置，每次巡检也只是一个时间点的快照。两次巡检之间，触头温度可能已经经历了从正常到过热再到损坏的完整过程，而巡检记录显示的始终是正常数据。

2. 贴片式电子温度传感器的局限

贴片式电子传感器虽然可以实现持续在线监测，但传感器本身含有金属导线，在高压开关柜内部的强电磁场中，金属导线会引入感应电压，测量精度严重下降，同时存在金属导线对地放电的安全隐患。无线传输模块需要供电，电池维护和更换带来额外的运维成本。

---

三、荧光光纤在线监测系统的解决逻辑

荧光光纤测温从技术路线上针对性地解决了上述两个核心问题。

探头为完全非金属绝缘体，不引入任何金属导体，不存在感应电压和对地放电风险，可以直接安装在带电触头上，这解决了电气安全问题。

光信号在光纤中传输，完全不受电磁场影响，在开关柜内部的强干扰环境中测量精度不受任何影响，这解决了测量可靠性问题。

主机部署在柜外安全位置，24小时持续采集各探头温度数据，温度异常实时触发报警，这解决了监测连续性问题。

---

四、系统组成与各部分功能

一、荧光光纤测温探头

探头是系统中直接接触被测体的感温元件，是整套方案性能的决定性因素。

开关柜专用探头通常采用耐高温绝缘材料封装，体积小，便于在柜内狭小空间中安装固定。探头末端的荧光材料经过专项筛选，确保在开关柜运行温度范围内的长期测量稳定性。

探头的耐温等级需覆盖触头可能出现的最高异常温度，通常选择200℃以上耐温等级的产品，为异常工况留有足够余量。

二、传输光纤

传输光纤负责在探头与柜外主机之间传导激光和荧光信号。开关柜应用通常使用柔性护套光纤，弯曲半径小，便于在柜内狭小空间走线。

光纤穿越柜体时，需通过专用密封件从柜门或柜体侧壁的预留孔位穿出，密封件须满足开关柜的防护等级要求。

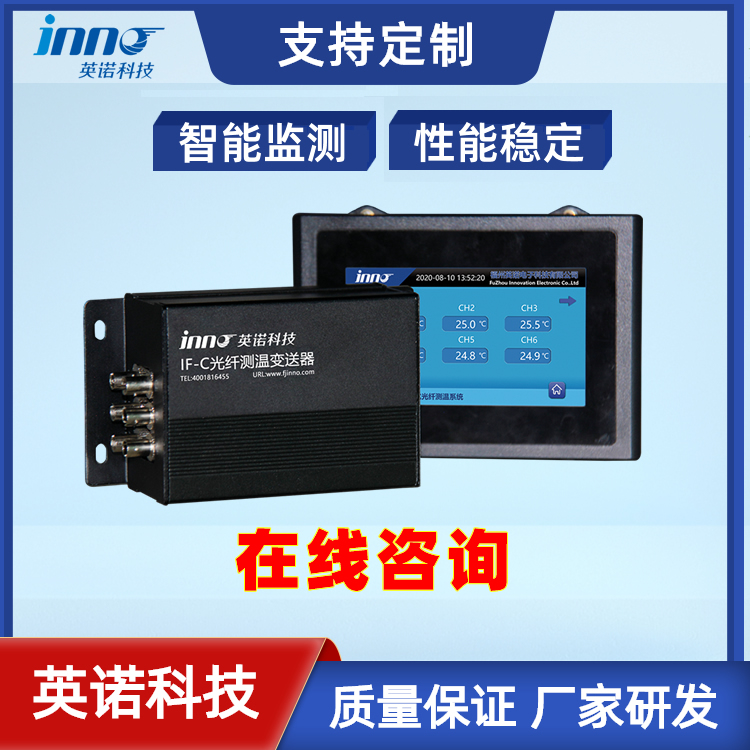

三、信号解调主机

主机安装在开关柜柜外或就近的控制箱内，负责激光发射、荧光信号接收和温度计算。

四、监控软件与上位机系统

主机数据通过标准通信协议上送至变电站综合自动化系统或专用温度监控平台。监控软件提供实时温度显示、历史趋势分析、超温报警记录和报表生成功能，支持多台主机的集中管理。

---

五、开关柜触头测温点位规划

布点方案直接决定监测覆盖的有效性。

1. 单间隔开关柜标准布点

单间隔开关柜通常布置8至12个探头，覆盖全部关键发热位置。

2. 多间隔集中监控的主机配置

变电站通常有多面开关柜需要同时监控，主机通道数按以下方式规划。

统计全部开关柜的探头总数，乘以1.3预留扩展余量，向上对齐至主机通道档位。多面开关柜可以共用一台多通道主机，也可以按间隔分配独立主机后组网集中管理。

一台32通道主机通常可以覆盖3至4面标准间隔开关柜的全部测温点。大型变电站的多面开关柜集中监控，可以采用多台主机通过RS485总线或以太网组网后统一接入后台系统。

---

六、报警策略配置

合理的报警策略是避免漏报和误报的关键。单纯依靠绝对温度阈值报警，在实际工程中误报率较高，需要配合多级报警策略共同使用。

超温绝对值报警是最基础的报警方式，当任意通道温度超过设定阈值时触发报警。阈值通常按照开关柜触头的允许最高运行温度设定，同时留有一定余量。

三相温差报警是高压开关柜特有的有效报警策略。正常运行时，同一开关柜三相触头的温度差异通常不超过5℃至10℃。当某相触头接触电阻异常增大时，该相温度会明显高于其他两相，触发温差报警。这一策略可以在触头绝对温度尚未超过阈值时就发现异常，实现更早期的预警。

温升速率报警监测温度在单位时间内的上升速率。触头正常升温是缓慢的，如果短时间内温度快速上升，通常预示着接触面发生了突发性劣化，需要立即处置。

---

七、系统安装与调试流程

开关柜荧光光纤在线监测系统的安装必须在停电检修期间完成，带电情况下禁止在柜内进行任何安装操作。

停电后打开柜门，根据布点方案确认各探头的安装位置。用专用固定夹具或绝缘胶带将探头固定在触头附近，确保探头与被测触头充分贴合，固定牢靠不松动。

光纤从探头引出后，沿柜内走线槽或绝缘支撑件整理走线，每隔适当距离用绝缘绑扎带固定，避免光纤悬空晃动。走线路径须绕开断路器操作机构和其他活动部件，防止设备动作时损坏光纤。

光纤从柜内穿出时，通过预留孔位和密封件引出至柜外，密封件安装完成后检查密封效果。光纤连接至柜外主机后，进行通道信号测试，确认各路信号正常，温度读数与参考温度一致。

系统通电后，配置各通道的设备名称、测温点描述和报警阈值参数，完成与后台系统的通信联调，验证数据上送和报警信号的正确性。

---

八、常见问题

Q：开关柜触头荧光光纤探头的安装是否需要专业人员操作？

A：柜内探头安装建议由有经验的专业工程师操作，或在厂商技术人员的现场指导下完成。触头附近的安装操作需要熟悉开关柜内部结构，避免在安装过程中损伤原有绝缘件或影响断路器的正常操作。光纤走线和主机接线工作对施工人员的技术要求相对较低，有基础电气施工经验即可完成。

Q：荧光光纤探头的固定方式是否影响触头的正常分合操作？

A：探头安装在触头附近的固定位置，不与触头的运动部件接触。合理的布点方案会在方案设计阶段确认探头位置不干扰断路器的正常分合闸操作。安装完成后，需在恢复送电前对断路器进行手动操作测试，确认分合闸动作正常，光纤无损伤。

Q：系统投运后如何判断探头是否工作正常？

A：主机上每个通道均有信号状态指示，正常工作的探头信号强度在主机显示界面上可以直接查看。温度读数稳定、信号强度正常、数值与环境温度基本相符，是探头正常工作的基本判断依据。如果某通道信号强度低于正常范围或温度读数异常跳变，通常意味着该通道光纤存在损伤或连接器污染问题。

Q：变电站已有综合自动化系统，测温数据如何接入？

A：荧光光纤测温主机支持RS485/Modbus RTU、以太网/Modbus TCP和IEC 61850 MMS多种接入方式。具体接入方式根据变电站自动化系统的类型和现有接口资源确定。接入前需向自动化专业人员确认可用接口类型、站内通信规约版本和可用地址资源，避免与现有设备产生冲突。

---

福州英诺电子科技有限公司提供高压开关柜触头荧光光纤在线监测系统的完整解决方案，产品涵盖开关柜专用荧光探头、多通道测温主机和配套监控软件，支持IEC 61850和Modbus全系列接入方式，已在110kV变电站开关柜测温项目中批量应用，系统稳定运行，数据可靠。如需获取针对你的开关柜型号和变电站系统环境的具体方案设计，欢迎联系英诺科技工程团队，电话0591-83846499。
